Kuppelfaser -Spleißverschluss

Mechanische Kuppelfaserspleißverschluss

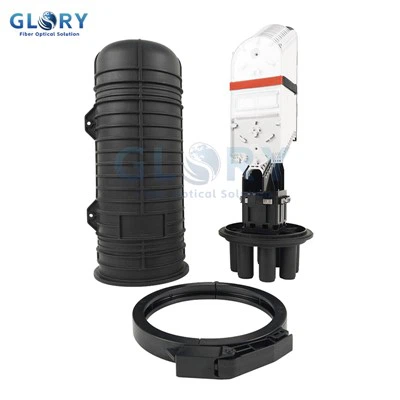

GL -5601 ist ein Mitglied der Dome -Serie von Faserspleißverschlüssen. Dieses Modell verfügt über vier kleine kreisförmige Kabeleingangsanschlüsse und einen großen kreisförmigen Anschluss für Expresskabel. Die Versiegelungskomponenten bestehen aus Silikon. Die Kabel und der Verschluss werden mit Kompression aus Kunststoffschrauben und einem kreisförmigen Kunststoffrefen mechanisch versiegelt. Es ist für verschiedene Zweigverbindungsmethoden geeignet, einschließlich Verzweigungen und Spleißen ungeschnittener Kabel. Die Versiegelungsleistung ist ausgezeichnet und der Verschluss ist einfach zu installieren. Es wird hauptsächlich für die direkte und Verzweigungsverbindung der Overhead-, Pipeline-, Direktgraben- und andere Verlegung Methoden verschiedener struktureller optischer Kabel verwendet.



Spezifikationen:



Elementname	Dome Fiber Spleißverschluss GL -5601
Größe (mm)	460 × Φ225
Farbe	Schwarz
Kabelanschlüsse	1 Ovaler Port und 4 runde Ports. (Geeignet für φ 8 - φ18 mm Faserkabel)
Schutznote	Schutzart IP68
Faserspleißkapazität	Einzelfaser 144 Kern Bandfaser 432 Kern
Kapazität der Einzelverlust	Einzelfaser 24 Kern Bandfaser 72 Kern
Max qty. Tablettbaugruppe	6 PCs
SPS -Splitter	1 PCs
Anwendung	Luft-\/Schacht\/Wand\/Stangenmontage
Innenkarton (MM)	475 × 235 × 205 (1 Stück)
Außenkarton (MM)	6pcs 740 × 590 × 450 ()



Merkmale:



• Bietet direkte Übertragung, Verzweigung und Schutz verwandter Anschlüsse für verschiedene Kabel und Faserschutz.
• Der Domfaser-Spleißverschlussmechanismus des Dom-Faserspleißes verwendet einen selbstförderenden Reifen. Das Befestigen des Reifens sorgt für ein perfektes Siegel.
• 4 kleine runde Ports und 1 ovaler Anschluss für ungeschnittene Kabel.
• Enthält vulkanisierte Gummiverdichtungskomponenten, helikale Kompression und mechanische Dichtung der vertikalen Kompression. Platziert verschiedene Verzweigungskonfigurationen, einschließlich ungeschnittener Faserzweigerung.
• Die Spleißschale im Domfaser -Spleißverschluss kann eine optionale Mini -Plc beherbergen. Es unterstützt auch Mikrokabel mit Tarten.
• Das Spleißschale verfügt über ein rationales Faserspeicherlayout und ein strukturelles Design.

Strukturzeichnung:

Es gibt zwei Arten von Spleißschalen mit unterschiedlichem Hülsenhalter. Wählen Sie verschiedene Konfigurationen entsprechend den Bedürfnissen der Kunden aus.



7# Spleißschale	8# Spleißschale

Installation:



Für verschiedene Anwendungen in mehreren Umgebungen, wie Luft, Wand, Rohrgekühlung, Pol und Mannloch, können Sie die Dome-Glasfaser-Spleißverschlüsse für verschiedene Anwendungen erhält.





Häufig gestellte Fragen:



Was ist der Unterschied zur Wärmeschrumpfverdichtung und die mechanische Versiegelung?



Es gibt zwei gängige Methoden zum Verbinden von Kuppelfaserspleißverschlüssen, nämlich die Wärmeschreinverdichtung und die mechanische Versiegelung.

Wärmeschreinversiegelung beinhaltet die Verwendung von Wärmeverstärkungshülsen, um Kabel und Stecker abzudichten. Die Ärmel bestehen aus einem speziellen Material, das bei Wärme schrumpft. Die Wärme lässt die Ärmel schrumpfen und sich dicht um das Glasfaserkabel wickeln und sorgt für eine sichere Dichtung.



Die mechanische Versiegelung beinhaltet die Verwendung einer Klammer oder Schraube, um das Glasfaserkabel zu sichern. Diese Versiegelungsmethode ist dauerhafter und sicherer, erfordert jedoch mehr Zeit und Mühe für die Installation. Die mechanische Versiegelung wird häufig in harten Umgebungen verwendet.



Zusammenfassend lässt sich sagen, dass sowohl Wärmeschrumpf- als auch mechanische Versiegelungstechniken wirksame Methoden zum Versiegeln von Faserspleißverschlüssen sind. Die Auswahl der Versiegelungsmethode hängt von den Umgebungsanforderungen der Installation ab.
