Was sind die Lösungen zur Reduzierung der Dispersion in Glasfaser -Zöpfen?

Als Glasfaser -Pigtail -Lieferant habe ich aus erster Hand gesehen, wie Dispersion die Leistung dieser wesentlichen Komponenten wirklich dämmern kann. Dispersion ist in einfachen Worten die Ausbreitung aus leichten Impulsen, wenn sie durch die Faser reisen. Dies kann zu einer Signalverschlechterung führen, was für jeden, der sich auf eine hohe Geschwindigkeit, hochwertige Datenübertragung stützt, keine gute Neuigkeiten haben. Geben wir also in einige Lösungen ein, um die Dispersion in Glasfaser -Zöpfen zu verringern.

Verständnis der Dispersion in Glasfaserpaarnern

Bevor wir in die Lösungen springen, ist es wichtig, die Arten der Dispersion zu verstehen. Es gibt hauptsächlich zwei Arten: chromatische Dispersion und modale Dispersion.

Eine chromatische Dispersion tritt auf, da verschiedene Wellenlängen von Licht mit unterschiedlichen Geschwindigkeiten durch die Faser reisen. Dies ist auf die materiellen Eigenschaften der Faser selbst zurückzuführen. Die modale Dispersion dagegen tritt in Multimode -Fasern auf. In Multimode -Fasern kann Licht mehrere Pfade (Modi) aufnehmen, wenn es durch die Faser reist, und jeder Modus hat eine andere Pfadlänge und somit eine andere Reisezeit.

Lösungen zur Reduzierung der chromatischen Dispersion

1. Verwendung von Dispersion - Kompensation von Fasern (DCFs)

Eine der effektivsten Möglichkeiten zur Bekämpfung der chromatischen Dispersion ist die Verwendung von Dispersion - kompensierende Fasern. Diese Fasern sind so konzipiert, dass sie ein Dispersionsmerkmal haben, das dem der Übertragungsfaser entgegengesetzt ist. Wenn DCFs in die Glasfaserverbindung eingefügt werden, können sie der Dispersion entgegenwirken, die in der Übertragungsfaser aufgetreten ist.

DCFs haben einen hohen negativen Dispersionskoeffizienten, was bedeutet, dass sie die Ausbreitungsimpulse komprimieren können. Durch sorgfältiger Berechnung der Länge des DCF, die auf der Grundlage der Dispersion in der Übertragungsfaser benötigt werden, können wir eine signifikante Verringerung der chromatischen Dispersion erreichen. Wenn Sie beispielsweise eine Standard -Faser -Modus -Modus für eine lange Distanzübertragung verwenden, kann das Hinzufügen eines DCF mit richtiger Größe die Signalqualität erheblich verbessern.

2. Betrieb bei der Null -Dispersionswellenlänge

Die meisten Fasern haben eine spezifische Wellenlänge, bei der eine chromatische Dispersion minimiert wird, die als Null -Dispersionswellenlänge bezeichnet wird. Für Standard -Einzel -Modus -Fasern liegt diese Wellenlänge bei etwa 1310 nm. Durch den Betrieb des Glasfaser -Pigtail -Systems bei oder in der Nähe dieser Null -Dispersionswellenlänge können wir die Auswirkungen einer chromatischen Dispersion verringern.

Es ist jedoch wichtig zu beachten, dass die Null -Dispersionswellenlänge je nach Fasertyp und Herstellungsprozess variieren kann. Es ist also wichtig, die genaue Null -Dispersionswellenlänge der spezifischen Faser zu kennen, die Sie verwenden, und entsprechend entwerfen.

3.. Fortgeschrittene Modulationsformate

Die Verwendung fortschrittlicher Modulationsformate kann auch dazu beitragen, die Auswirkungen der chromatischen Dispersion zu verringern. Modulationsformate wie die Quadratur -Phasenverschiebung (qPSK) und die Quadraturamplitudenmodulation (QAM) sind gegen Dispersion stärker im Vergleich zu traditioneller T -Taste (OOK).

Diese erweiterten Formate codieren weitere Informationen pro Symbol, was bedeutet, dass weniger Symbole für die gleiche Datenmenge übertragen werden müssen. Da die Dispersion hauptsächlich die Trennung zwischen Symbolen beeinflusst, kann die Ausbreitung weniger Symbole die Gesamtwirkung der Dispersion auf das Signal verringern.

Lösungen zur Reduzierung der modalen Dispersion

1. Verwendung von Einzelmodusfasern

Der einfachste Weg, um modale Dispersion zu beseitigen, besteht darin, einzelne Modusfasern zu verwenden. Im Gegensatz zu Multimode -Fasern lassen sich einzelne Modus -Fasern nur eine Lichtmodus durch die Faser ausbreiten. Dies bedeutet, dass es keine mehrfachen Pfade für das Licht gibt, und daher keine modale Dispersion.

Einzel -Modus -Fasern sind ideal für lange Entfernungen und Hochgeschwindigkeitsdatenübertragungsanwendungen. Wenn Sie nach einer zuverlässigen Lösung für Ihre Faser -Pigtail -Bedürfnisse suchen,SM SC Zopfist eine großartige Option. Diese Zöpfen verwenden einzelne Modus -Fasern und sind so konzipiert, dass sie eine hervorragende Leistung mit minimaler Dispersion bieten.

2. Graded - Index -Multimode -Fasern

Wenn Sie noch Multimode -Fasern verwenden müssen, können Sie abgestufte - Index -Multimode -Fasern eine gute Wahl sein. In einer abgestuften - Index -Multimode -Faser nimmt der Brechungsindex des Kerns allmählich von der Mitte zur Kante ab. Dies führt dazu, dass die leichten Strahlen in der Nähe des Kernkantens schneller als die in der Nähe des Zentrums reisen.

Infolgedessen kommen die verschiedenen Lichtmodi ungefähr zur gleichen Zeit am Ende der Faser an, wodurch die modale Dispersion verringert wird.Multimode -Faser -ZopfOptionen, die abgestuft werden - Indexfasern können eine bessere Leistung im Vergleich zu Stufen -Multimode -Fasern in Bezug auf die Dispersionsreduzierung bieten.

Andere Überlegungen

1. ordnungsgemäße Installation und Wartung

Selbst mit den besten Fasern und Dispersionstechniken kann eine unsachgemäße Installation und Wartung zu einer erhöhten Dispersion führen. Zum Beispiel kann das Biegen der Faser zu fest zu zusätzlichen Verlusten und Dispersionen führen. Es ist wichtig, die Richtlinien des Herstellers für die Installation zu befolgen, einschließlich der ordnungsgemäßen Anforderungen an Kabelrouting und Biegeradius.

Eine regelmäßige Wartung ist ebenfalls von entscheidender Bedeutung. Wenn Sie die Zöpfen auf Anzeichen von Schäden wie Kratzern oder Rissen inspizieren und die Steckverbinder ordnungsgemäß gereinigt werden, können Sie eine optimale Leistung sicherstellen und die Dispersion minimieren.

2. Auswählen der richtigen Anschlüsse

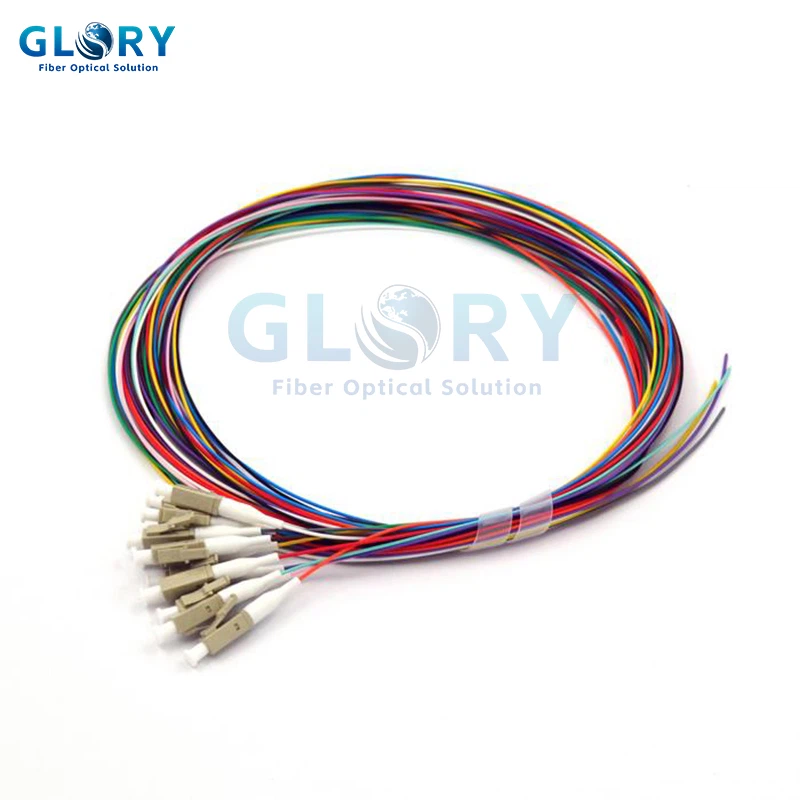

Die in Glasfaser -Zöpfen verwendeten Anschlüsse können sich auch auf die Dispersion auswirken. Hochwertige Verbindungen mit niedrigem Einfügen und guten Renditeverlusteigenschaften sind unerlässlich.LC UPC -PigtailDie Anschlüsse sind beispielsweise so konzipiert, dass sie eine zuverlässige und niedrige Dispersionsverbindung herstellen. Diese Anschlüsse verwenden Ultra -Physical Contact (UPC) -Polieren, was zu einem besseren Zusammenhang zwischen den Fasern führt und die Wahrscheinlichkeit eines Signalverlusts und der Dispersion verringert.

Abschluss

Die Reduzierung der Dispersion in Faserpöpfen ist entscheidend für die Gewährleistung einer hohen Datenübertragung mit hoher Geschwindigkeit. Durch das Verständnis der verschiedenen Arten der Dispersion und der Implementierung der entsprechenden Lösungen, wie z.

Wenn Sie auf dem Markt für Glasfaser -Zöpfen sind und sicherstellen möchten, dass Sie ein Produkt mit minimaler Dispersion erhalten, zögern Sie nicht, sich zu wenden. Wir sind hier, um Ihnen dabei zu helfen, die besten Lösungen für Ihre spezifischen Bedürfnisse zu finden. Unabhängig davon, ob Sie einzelne - Modus oder Multimode -Pöpfchen benötigen, haben wir eine breite Palette von Optionen. Kontaktieren Sie uns noch heute, um eine Beschaffungsdiskussion zu beginnen und Ihr Glasfasernetzwerk auf die nächste Ebene zu bringen.

Referenzen

• GP Agrawal, "Faser - Optic Communication Systems", Wiley, 2010.
• R. Ramaswami, Kn Sivarajan und G. Sasaki, "Optische Netzwerke: Eine praktische Perspektive", Morgan Kaufmann, 2010.
