Wie wirkt sich der Brechungsindex auf die Leistung des Glasfaserdrahtkabels aus?

Der Brechungsindex ist eine grundlegende physikalische Eigenschaft, die eine entscheidende Rolle bei der Bestimmung der Leistung von Glasfaserdrahtkabeln spielt. Als vertrauenswürdiger Anbieter vonGlasfaserkabelWir verstehen die komplizierte Beziehung zwischen dem Brechungsindex und der Effizienz, der Bandbreite und der Signalintegrität von Glasfaserkabeln. In diesem Blog -Beitrag werden wir uns mit der Wissenschaft hinter dem Brechungsindex befassen und untersuchen, wie sich die Leistung von Glasfaserdrahtkabeln auswirkt.

Den Brechungsindex verstehen

Der durch das Symbol 'n' gekennzeichnete Brechungsindex ist ein Maß dafür, wie viel Licht im Vergleich zu seiner Geschwindigkeit in einem Vakuum durch ein Medium verlangsamt. Es ist definiert als das Verhältnis der Lichtgeschwindigkeit in einem Vakuum (c) zur Lichtgeschwindigkeit im Medium (V):

[n = \ frac {c} {v}]

Der Brechungsindex eines Materials wird durch seine chemische Zusammensetzung und physikalische Struktur bestimmt. Unterschiedliche Materialien haben unterschiedliche Brechungsindizes, was bedeutet, dass Licht mit unterschiedlichen Geschwindigkeiten durch sie wandert. Beispielsweise beträgt der Brechungsindex von Luft ungefähr 1.0003, während der Brechungsindex von Glas, ein gemeinsames Material, das in Glasfaserkabeln verwendet wird, etwa 1,5 beträgt.

Wie sich der Brechungsindex auf die Lichtausbreitung in Faserkabeln auswirkt

Glasfaserkabel bestehen aus einem Kern und einer Verkleidung, die beide aus Glas- oder Kunststoffmaterialien mit unterschiedlichen Brechungsindizes bestehen. Der Kern ist der zentrale Teil des Kabels, durch das Licht wandert, während die Verkleidung den Kern umgibt und hilft, das Licht im Kern im Kern zu halten, indem es wieder in den Kern reflektiert wird.

Das Prinzip der gesamten internen Reflexion ist der Schlüssel zum Verständnis, wie sich der Brechungsindex auf die Lichtausbreitung in Faserkabeln auswirkt. Wenn Licht von einem Medium mit einem höheren Brechungsindex (der Kern) zu einem Medium mit einem niedrigeren Brechungsindex (der Verkleidung) in einem Winkel größer als dem kritischen Winkel wandert, wird es vollständig in den Kern reflektiert. Dieses Phänomen ermöglicht es Licht, lange Strecken durch das Glasfaserkabel mit minimalem Signalverlust zu fahren.

Der kritische Winkel ((\ theta_c)) wird durch die Formel angegeben:

[\ sin \ theta_c = \ frac {n_2} {n_1}]

wobei (n_1) der Brechungsindex des Kerns und (n_2) der Brechungsindex der Verkleidung ist. Ein größerer Unterschied in den Brechungsindizes zwischen dem Kern und der Verkleidung führt zu einem kleineren kritischen Winkel, was bedeutet, dass mehr Licht im Kern eingesperrt werden kann und weniger Licht in die Verkleidung ausgeht. Dies führt zu einem geringeren Signalverlust und einer besseren Leistung des Glasfaserkabels.

Auswirkungen des Brechungsindex auf den Signalverlust

Der Signalverlust, auch als Dämpfung bezeichnet, ist einer der wichtigsten Faktoren, die die Leistung von Glasfaserkabeln beeinflussen. Es bezieht sich auf die Abnahme der Intensität des Lichtsignals, wenn es durch das Kabel wandert. Der Brechungsindex spielt eine signifikante Rolle bei der Bestimmung des Signalverlusts in einem Glasfaserkabel.

Materialabsorption

Der Brechungsindex des Kernmaterials kann die Absorption von Licht innerhalb des Glasfaserkabels beeinflussen. Unterschiedliche Materialien haben unterschiedliche Absorptionsspektren, was bedeutet, dass sie das Licht unterschiedlicher Wellenlängen in unterschiedlichem Grad absorbieren. Zum Beispiel haben Glasfasern eine geringe Absorption im Infrarotbereich, weshalb die meisten Glasfaserkommunikationssysteme in diesem Wellenlängenbereich arbeiten.

Der Brechungsindex kann auch die Lichtstreuung im Kabel beeinflussen. Die Rayleigh-Streuung, die durch kleine Inhomogenitäten im Material verursacht wird, ist proportional zu (\ lambda^{-4}), wobei (\ lambda) die Wellenlänge des Lichts ist. Der Brechungsindex des Materials kann die Größe und Verteilung dieser Inhomogenitäten beeinflussen, was wiederum die Menge an Rayleigh -Streuung und Signalverlust beeinflusst.

Biegeverlust

Das Biegen des Glasfaserkabels kann auch einen Signalverlust verursachen. Wenn das Kabel verbogen ist, können die Lichtstrahlen im Kern die Bedingungen für die gesamte interne Reflexion nicht mehr erfüllen, und ein Teil des Lichts kann in die Verkleidung auslaufen. Das Brechungsindexprofil des Glasfaserkabels kann seinen Widerstand gegen Biegemittel beeinflussen. Kabel mit einer allmählicheren Änderung des Brechungsindex vom Kern zur Verkleidung sind im Allgemeinen resistenter gegen Biegeverlust.

Einfluss des Brechungsindex auf die Bandbreite

Die Bandbreite ist ein weiterer wichtiger Leistungsparameter von Glasfaserkabeln. Es bezieht sich auf den Bereich der Frequenzen oder Wellenlängen, die ohne signifikanten Signalabbau durch das Kabel übertragen werden können. Der Brechungsindex kann einen erheblichen Einfluss auf die Bandbreite eines Glasfaserkabels haben.

Modale Dispersion

In Multimode -Glasfaserkabeln reisen unterschiedliche Lichtmodi mit unterschiedlichen Geschwindigkeiten durch den Kern aufgrund von Unterschieden in der Pfadlänge und des Brechungsindex, der in jedem Modus erlebt wird. Dieses als modale Dispersion bekannte Phänomen kann dazu führen, dass sich die leichten Impulse im Laufe der Zeit ausbreiten und die Bandbreite des Kabels begrenzen.

Um die modale Dispersion zu verringern, können Glasfaserkabel mit einem abgestuften Indexprofil ausgelegt werden, wobei der Brechungsindex des Kerns allmählich vom Zentrum bis zur Kante abnimmt. Dieses Design hilft, die Reisezeiten verschiedener Lichtmodi auszugleichen, die modale Dispersion zu verringern und die Bandbreite des Kabels zu erhöhen.

Chromatische Dispersion

Eine chromatische Dispersion ist eine andere Art von Dispersion, die die Bandbreite von Glasfaserkabeln beeinflussen kann. Es tritt auf, weil verschiedene Wellenlängen des Lichts mit unterschiedlichen Geschwindigkeiten durch die Faser aufgrund der Wellenlängenabhängigkeit des Brechungsindex durch die Faser gelangen. Dies kann dazu führen, dass sich die leichten Impulse im Laufe der Zeit ausbreiten, was zu einer Abnahme der Bandbreite des Kabels führt.

Um die chromatische Dispersion auszugleichen, können Glasfaserkabel mit speziellen Materialien oder Strukturen ausgelegt werden, die einen negativen chromatischen Dispersionskoeffizienten aufweisen. Diese Materialien oder Strukturen können in Kombination mit dem Kernmaterial verwendet werden, um die chromatische Dispersion auszugleichen und die Bandbreite des Kabels zu erhöhen.

Verschiedene Arten von Glasfaserkabeln und deren Brechungsindexprofile

Es gibt verschiedene Arten von Glasfaserkabeln, jeweils ein eigenes Brechungsindexprofil und Leistungsmerkmale. Einige der häufigsten Arten von Glasfaserkabeln umfassen:

Stiefindex-Multimode-Faser

Step-Index-Multimode-Faser hat einen Kern mit einem einheitlichen Brechungsindex und einer Verkleidung mit einem niedrigeren Brechungsindex. Diese Art von Faser ist relativ kostengünstig und leicht hergestellt, leidet jedoch an einer hohen modalen Dispersion, was seine Bandbreite einschränkt.

Abgestuft-Index Multimode-Faser

Multimode-Faser mit abgestuften Index hat einen Kern mit einem abgestuften Brechungsindex, der allmählich vom Zentrum bis zur Kante abnimmt. Dieses Design hilft, die modale Dispersion zu reduzieren und die Bandbreite des Kabels im Vergleich zu Multimode-Faser mit Stiefindex zu erhöhen.

Einzelmodusfaser

Ein-Mode-Faser hat einen sehr kleinen Kerndurchmesser und ein einheitliches Brechungsindexprofil. Es ermöglicht nur eine Lichtmodelle, sich über den Kern auszuprobieren, was modale Dispersion beseitigt und eine viel höhere Bandbreite als Multimode -Faser bietet. Einzelmodusfaser werden üblicherweise in Fernkommunikationssystemen und Hochgeschwindigkeitsdatenübertragungsanwendungen verwendet.

Wichtigkeit der Steuerung des Brechungsindex in der Faserkabelherstellung

Die Steuerung des Brechungsindex der Kern- und Kladierungsmaterialien ist entscheidend, um die hohe Leistung von Glasfaserkabeln sicherzustellen. Während des Herstellungsprozesses ist eine präzise Steuerung des Brechungsindex erforderlich, um die gewünschten optischen Eigenschaften des Kabels wie geringer Signalverlust, hohe Bandbreite und gute Signalintegrität zu erreichen.

Fortschrittliche Fertigungstechniken wie chemische Dampfablagerung (CVD) werden verwendet, um Glasfaserkabel mit präzisen Brechungsindexprofilen herzustellen. Diese Techniken ermöglichen es den Herstellern, die Zusammensetzung und Struktur der Kern- und Verkleidungsmaterialien auf Atomebene zu steuern und eine konsistente und qualitativ hochwertige Leistung der Glasfaserkabel zu gewährleisten.

Abschluss

Der Brechungsindex ist ein kritischer Faktor, der die Leistung von Glasfaserdrahtkabeln in vielerlei Hinsicht beeinflusst. Es bestimmt, wie sich Licht durch das Kabel ausbreitet, den Signalverlust und die Bandbreite beeinflusst und eine Schlüsselrolle bei der Gestaltung und Herstellung verschiedener Arten von Glasfaserkabeln spielt.

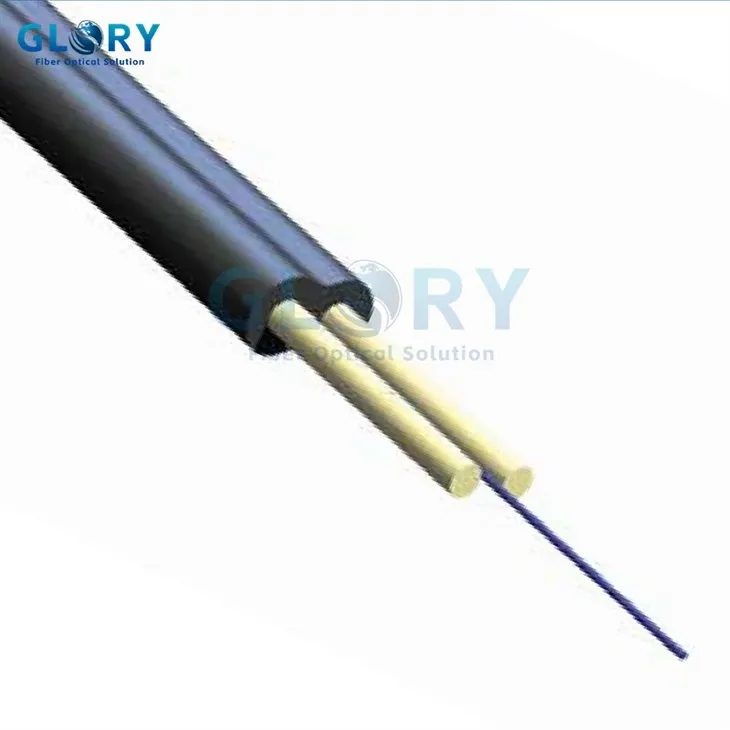

Als führender Anbieter vonGlasfaserkabelWir sind bestrebt, unseren Kunden qualitativ hochwertige Glasfaserkabel zu bieten, die für die anspruchsvollsten Anwendungen konzipiert sind. Unsere Produkte, einschließlichLose RohrkabelUndROC -Drop -Kabelwerden mithilfe der neuesten Technologien und strengen Qualitätskontrollmaßnahmen hergestellt, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.

Wenn Sie mehr über unsere Glasfaserkabelprodukte erfahren oder Fragen zum Brechungsindex und der Auswirkungen auf die Kabelleistung haben, zögern Sie bitte nicht, uns in Verbindung zu setzen. Wir freuen uns darauf, Ihre spezifischen Anforderungen zu besprechen und Ihnen die besten Lösungen für Ihre Glasfaserkommunikationsanforderungen zu bieten.

Referenzen

• Ghatak, AK & Thyagarajan, K. (1998). Einführung in die Glasfaser. Cambridge University Press.
• Senior, JM (1992). Glasfaserkommunikation: Prinzipien und Praxis. Prentice Hall.
• Hecht, J. (2004). Faseroptik verstehen. Prentice Hall.
